Lehm, Keramikmasse 933 Spotmasse, 20% Schamotte, 0-0,2mm

Goerg & Schneider Tonmasse 933 – Steinzeugton mit Basaltspots zum Drehen und Aufbauen

Die Tonmasse 933 von Goerg & Schneider ist eine plastische Steinzeugmasse mit 20 % Schamotte (Körnung 0–0,2 mm) und dunklen Basaltspots. Du drehst sie auf der Töpferscheibe, baust Gefäße auf oder presst bzw. stanzt sie. Laut Hersteller eignet sie sich für kleinere Stücke ebenso wie für größere.

Die feine Schamottierung macht die Masse gut formbar und hält sie beim Arbeiten stabil. Das passt für Tassen, Schalen, Vasen, Pflanzgefäße und dekorative Objekte. Die Masse brennt zwischen 1000 und 1240 °C. Je höher du brennst, desto deutlicher treten die Spots hervor. Sie wirken unglasiert und unter transparenten oder halbtransparenten Glasuren.

Brennfarbe und Schwindung

Die Brennfarbe hängt von der Temperatur ab. Mit der Brennschwindung und der Wasseraufnahme siehst du, wie dicht die Masse bei welcher Temperatur wird. Bei 1240 °C liegt die Wasseraufnahme laut Hersteller bei nur ca. 0,5 %. Bei 1070 °C sind es noch 9 %. Die Schwindung solltest du bei der Größe deiner Stücke einplanen: Trocknung und Brand zusammen ergeben ein deutlich kleineres Werkstück als den Rohling.

• 1140 °C: hellcreme mit Spots
• 1200 °C: Leder mit Spots

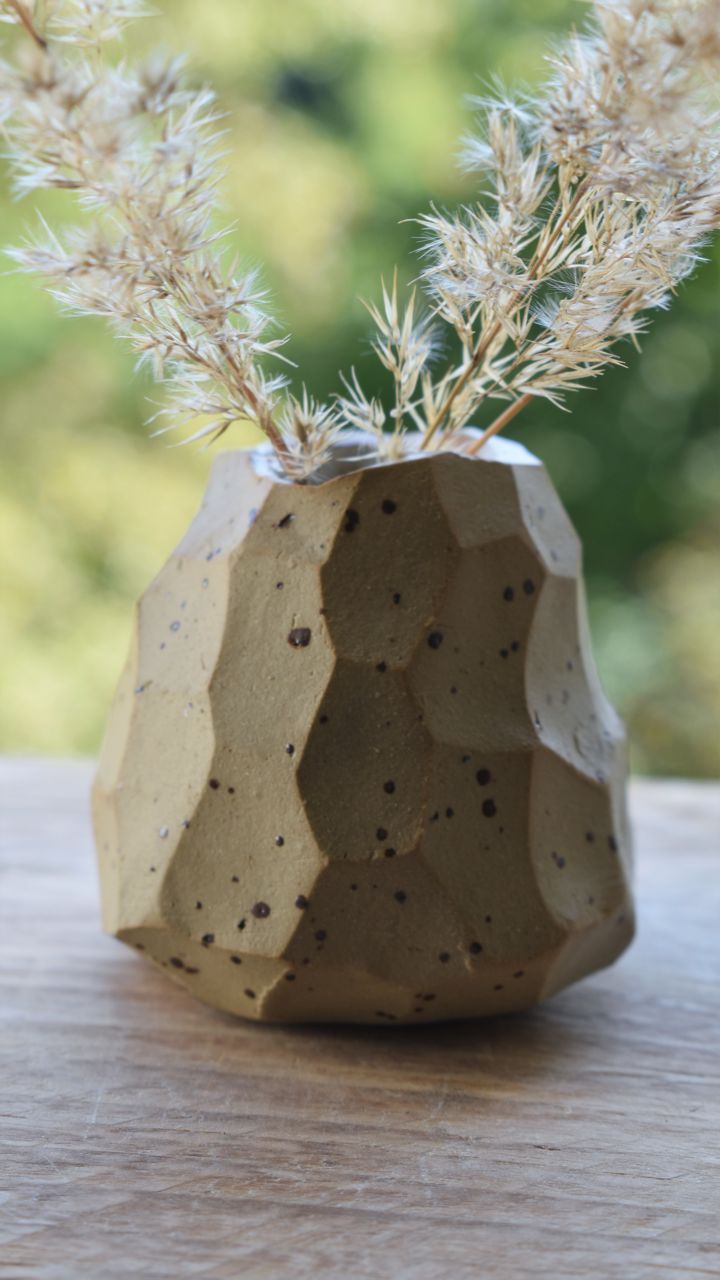

• 1240 °C: Kork mit deutlich sichtbaren Spots

Verarbeitung

Dreh- und Aufbauarbeiten gelingen mit der feinen Körnung auch bei Details. Lass die Rohlinge langsam und gleichmäßig trocknen, besonders bei dicken Wandstärken, damit keine Trocknungsrisse entstehen. Verschließe angebrochenen Ton luftdicht, damit er nicht austrocknet. Ein Probestück mit deiner Glasur zeigt dir vorher, wie Glasur und Spots zusammenwirken.

Produktdaten Goerg & Schneider Tonmasse 933

• Hersteller: Goerg & Schneider, Masse 933 (Spotmasse leder)
• Art: plastische Steinzeugmasse mit dunklen Basaltspots
• Schamottanteil: 20 %
• Schamottekörnung: 0–0,2 mm
• Brennbereich: 1000–1240 °C
• Brennfarbe: Hellcreme bis Leder und Kork, je nach Temperatur
• Trockenschwindung: ca. 8 % (laut Hersteller bei 110 °C gemessen)
• Brennschwindung: 1070 °C 4 %, 1140 °C 6 %, 1200 °C 8 %, 1240 °C 7 %
• Wasseraufnahme: 1070 °C 9 %, 1140 °C 5 %, 1200 °C 2 %, 1240 °C 0,5 %
• WAK (20–500 °C, bei 1240 °C gebrannt): 61 × 10⁻⁷ °C⁻¹
• Anwendung: Drehen, Aufbauen, Pressen/Stanzen

Zusätzlich benötigt: Keramikbrennofen für Temperaturen über 1000 °C (ein Backofen reicht nur zum Trocknen); Glasur nach Wunsch
