Zeichenschablone SANITÄRTECHNIK

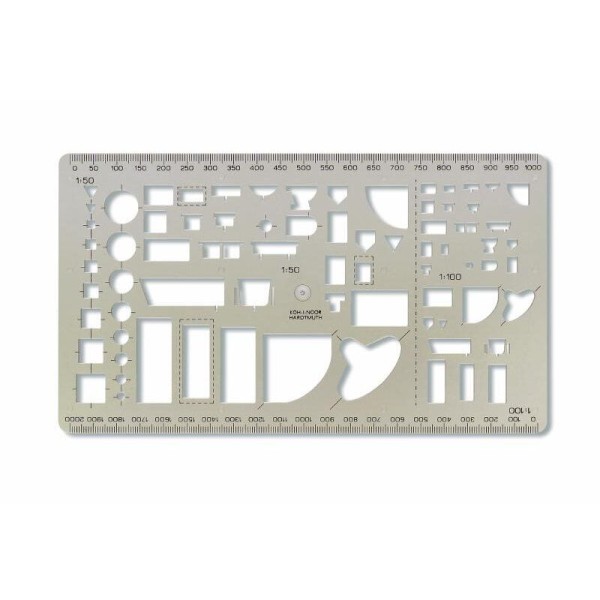

Koh-i-noor Schablone Sanitärtechnik – Sanitärsymbole in 1:50 und 1:100 zeichnen

Die Schablone Sanitärtechnik von Koh-i-noor (Art. 749270) hilft dir, Sanitäranlagen in technischen Zeichnungen und Plänen darzustellen. Sie enthält schematische Symbole für Sanitäreinrichtungen, die du mit dem Stift sauber nachziehst. Das transparente Polystyrol lässt dich die Zeichnung darunter sehen, so setzt du die Symbole genau an die geplante Stelle.

Beide Maßstäbe, 1:50 und 1:100, sind als Skala auf zwei Seiten der Schablone vorhanden. Mit 21 × 12 cm liegt sie handlich auf dem Zeichenbrett.

So wählst du den Maßstab

Der Maßstab der Schablone muss zu deinem Plan passen. Zeichnest du einen Grundriss in 1:50, nutzt du die Skala 1:50, für Übersichtspläne in 1:100 die entsprechende Skala. So passen die Symbole in ihrer Größe zum Rest der Zeichnung. Lege die Schablone bündig auf die Markierung, halte sie fest und führe den Stift senkrecht an der Kante der Aussparung entlang, damit die Linien sauber werden.

Produktdaten Koh-i-noor Schablone Sanitärtechnik

• Hersteller: Koh-i-noor, Art. 749270
• Maßstab: 1:50 und 1:100
• Material: transparentes Polystyrol
• Maße: 21 × 12 cm
• Inhalt: 1 Stück

Zusätzlich benötigt: Bleistift oder Fineliner sowie Zeichenpapier oder Planunterlage
